Anwendungs-Design mit positionierten Formularen

Wie Sie die Positionen und Abmessungen von Formularen ermitteln oder per VBA setzen können, oder auch die des Access-Rahmenfensters, das erfuhren Sie schon in der letzten Ausgabe von Access Basics. Einige Beispiele, wie Sie solche Routinen gewinnbringend in Ihrer Anwendung einsetzen können, folgen in diesem Beitrag.

Beispieldatenbank

Die Beispiele dieses Artikels finden Sie in der Datenbank 1701_AppDesign.accdb.

Access und Monitorauflösungen

Die Auflösung von PC-Monitoren hat eine etwas seltsame Geschichte hinter sich. Es ist noch nicht so lange her, da kamen die ersten Flat-Screen-Monitore in der Größe von 15 bis 19 Zoll auf den Markt. Ihre Auflösung betrug in der Regel 1280 x 1024 Pixel. Dann wurden Multimedia-Anwendungen immer wichtiger, die ein Breitformat erforderten. Inzwischen sind 27-Zoll Monitore fast schon der Standard. Doch an der vertikalen Auflösung hat sich indessen fast nichts geändert. Immer noch sind 1080 Pixel vertikal der weitaus verbreitetste Wert. Besonders gilt das für Laptops, die jedoch immer mehr auch im Büro Einzug halten. Eignet sich diese Auflösung tatsächlich für Datenbankanwendungen

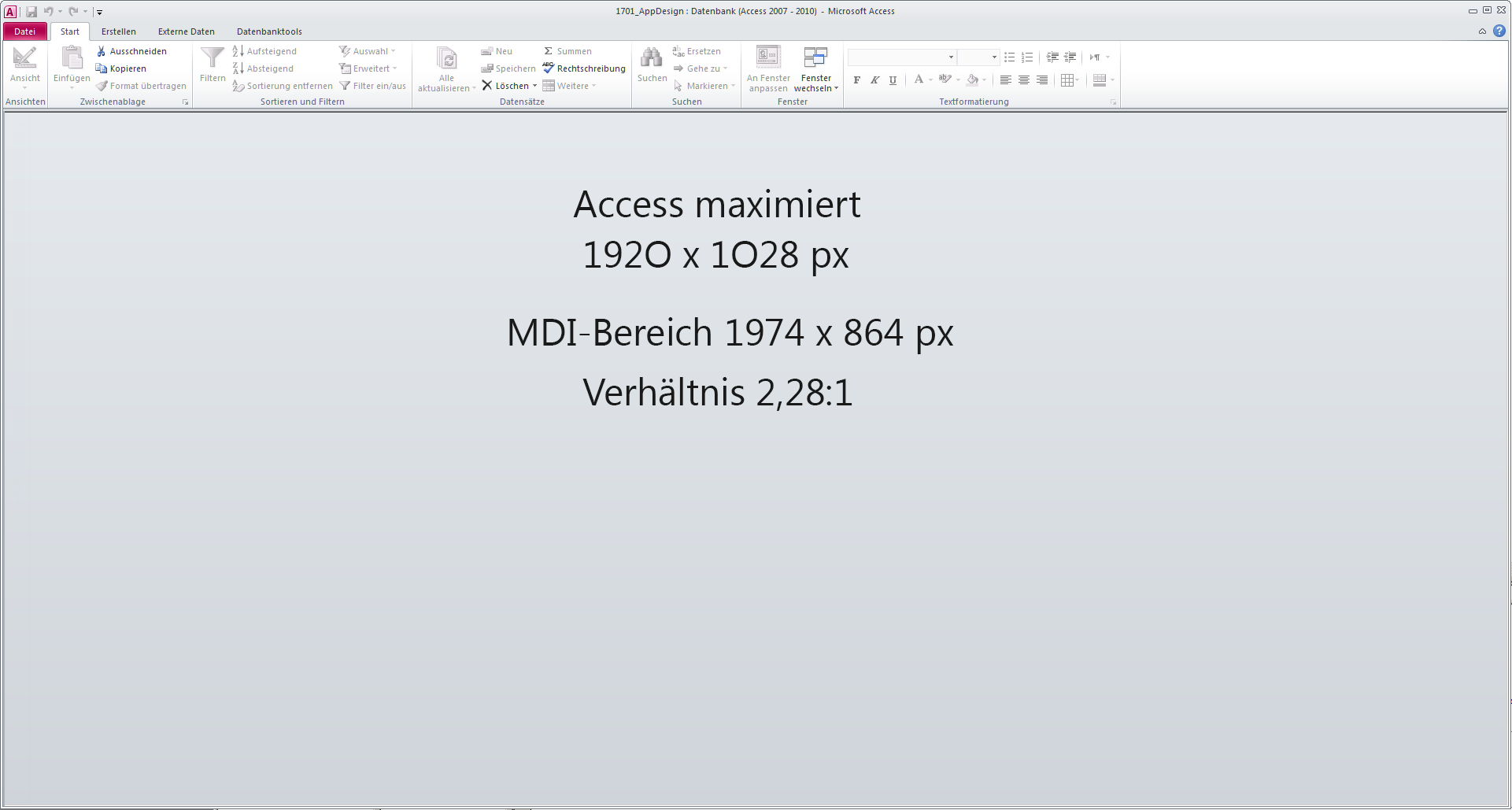

Bild 1 demonstriert, wie Access 2010 sich unter Windows 7 auf so einem Monitor präsentiert, wenn der Navigationsbereich ausgeblendet ist. Das dürfte nicht selten der Fall sein, da man dem Anwender diesen Bereich eher nicht zur Ansicht bringen will und andere Navigationsmethoden, etwa benutzerdefinierte Ribbons, vorzieht. Da die Taskleiste von Windows die Höhe schmälert, bleiben einer Anwendung in maximiertem Zustand noch 1028 Pixel. Für die Titelleiste von Access gehen davon weitere 24 Pixel ab. Und schließlich nimmt der Ribbon ganze 110 Pixel ein. Somit kann ein maximiertes Formular oder ein Bericht nach Abzug des Rahmens des MDI-Bereichs, also der Arbeitsfläche, höchstens noch die Ausdehnung von 1974 x 864 Pixeln besitzen. Daraus ergibt sich ein Seitenverhältnis von etwa 2,28:1.

Access maximiert auf einem Laptop-Monitor ohne Navigationsbereich

Bild 1: Access maximiert auf einem Laptop-Monitor ohne Navigationsbereich

Unter Excel mag dieses Verhältnis noch einigermaßen sinnvoll sein, da man es hier häufig mit zahlreichen Spalten zu tun hat. Aber Access Formulare nennen sich nicht zufällig so. Eingabeformulare haben ihr papierenes Vorbild im DIN-A4-Hochformat.

Die Felder sind in der Regel mehr oder weniger untereinander angeordnet. Aber auch Datenblätter lassen sich besser lesen, wenn sie eher vertikal ausgedehnt und mehr Datensätze im Zugriff sind.

Das scheint ein Rückschritt zu sein. Einerseits verbreiterten sich Monitore zunehmend, anderseits leistet der Ribbon gegenüber den früheren Menüleisten zusätzlich seinen Beitrag zu einem unpassenden Design.

Damit taucht die Frage auf, ob solchen Umständen abzuhelfen ist Das Menüband kann man ausblenden, doch wie realisiert man dann eine Navigation durch die Anwendung

Eine Möglichkeit wäre ein Switchboard am linken Rand, das den eingebauten Navigationsbereich von Access ersetzte. Dafür käme ein Navigationsformular in Betracht. In der Beispieldatenbank haben wir so etwas entwickelt, ohne den Aufwand zu hoch zu treiben.

Switchboard-Formular

Aussehen soll das Ganze, wie in Bild 2. Der Ribbon ist ausgeblendet und am linken Rand befindet sich das Menü, über das die Elemente der Anwendung aufgerufen werden.

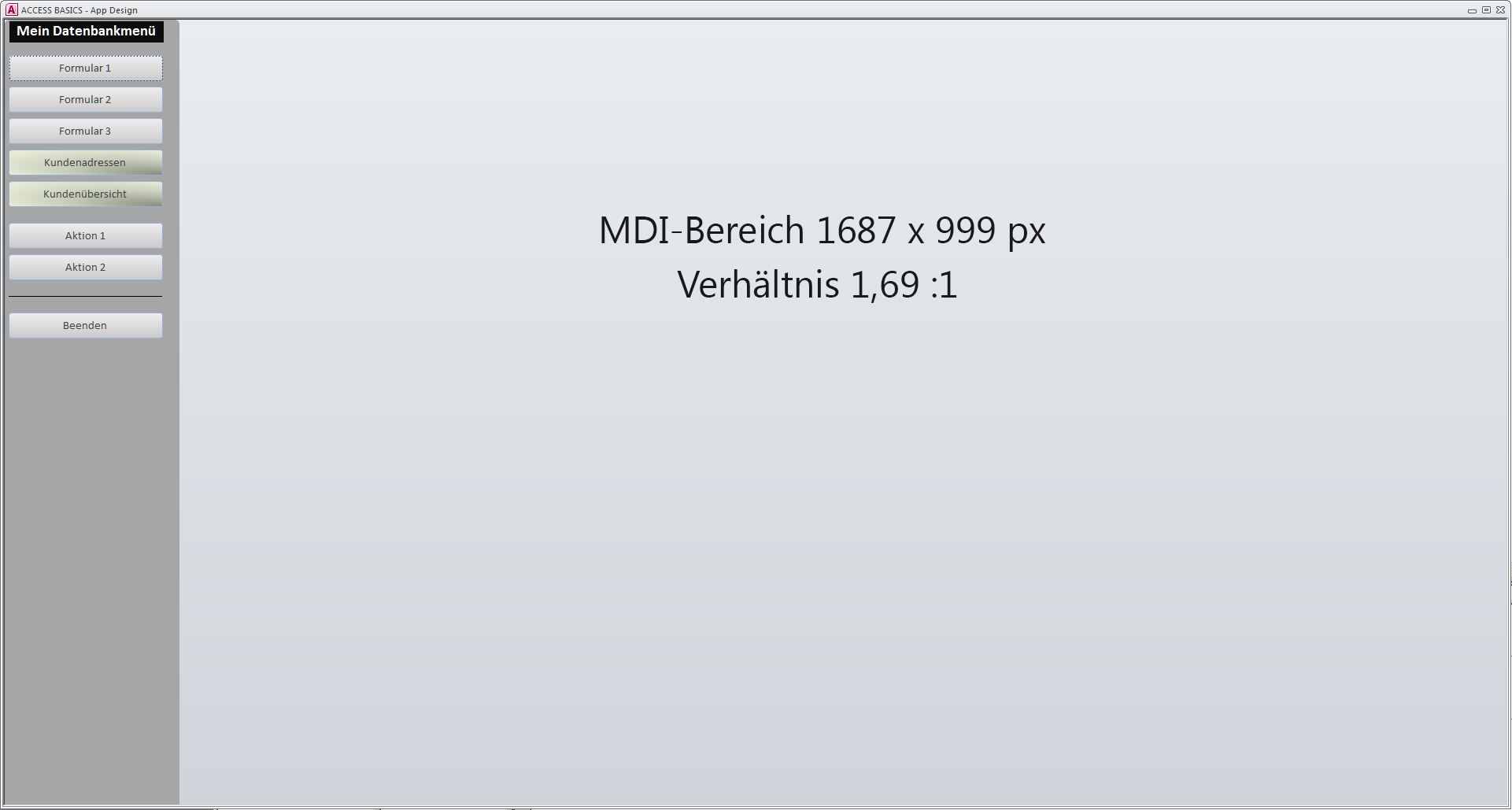

Ohne Ribbon aber mit Switchboard ändert sich die verfügbare Arbeitsfläche

Bild 2: Ohne Ribbon aber mit Switchboard ändert sich die verfügbare Arbeitsfläche

Die Arbeitsfläche vergrößert sich damit vertikal um immerhin 135 Pixel. Dass die horizontale Ausdehnung sich durch das Switchboard verringert, ist zu verschmerzen, denn noch immer haben wir es hier mit einem Breitformat zu tun.

Diese Lösung sieht einfacher aus, als sie es ist. Denn wir haben es mit folgenden Anforderungen zu tun:

  • Das Switchboard-Formular muss links angenagelt bleiben
  • Es sollte sich vertikal den Abmessungen des Access-Rahmenfensters anpassen können
  • Formular und Berichte sollten das Switchboard nicht überdecken können. Das soll auch für maximierte Fenster gelten. Der linke Rand der Anwendungsformulare muss rechts vom Switchboard liegen.

Sowohl das Switchboard-Formular, wie auch die Anwendungsformulare, müssen dazu automatisierten Positionierungsoperationen unterzogen werden. Die Basics dazu erfuhren Sie in der letzten Ausgabe.

Ribbon ausblenden

Das geht mit einer Zeile VBA:

DoCmd.ShowToolbar "Ribbon",                         acToolbarNo

Lassen Sie diese Zeile beim Start der Anwendung ausführen. Ob dies über ein Startformular geschieht, oder über ein AutoExec-Makro und eine öffentliche Funktion, das bleibt Ihnen überlassen. Einblenden können Sie den Ribbon im Zweifel wieder über den Aufruf der Methode ShowToolbar:

DoCmd.ShowToolbar "Ribbon", acToolbarYes

Navigationselemente

In der Beispieldatenbank nennt sich das Switchboard-Formular frmNavi, im Entwurf in Bild 3 dargestellt. Hier sind ein Label für den Titel und einige Schaltflächen untergebracht, die unterschiedliche Aktionen auslösen. Die Gestaltung ist willkürlich. Passen Sie sie nach ihren Vorstellungen an.

Das Switchboard-Formular frmNavi in der Entwurfsansicht

Bild 3: Das Switchboard-Formular frmNavi in der Entwurfsansicht

Wichtig jedoch ist die Einstellung Ohne für die Eigenschaft Rahmenart des Formulars, damit das Fenster dann nicht über die Titelzeile verschoben werden kann. Zur Sicherheit ist die Eigenschaft Verschiebbar zusätzlich auf Nein eingestellt und MinMaxSchaltflächen auf Keine. Selbstverständlich sind auch Datensatzmarkierer und Navigationsschaltflächen ausgeblendet.

öffnen Sie dieses Formular direkt, so gibt es keine Möglichkeit, es mit der Maus zu schließen. Nur die Tastenkombination STRG-F4 lässt es wieder verschwinden. Im Prinzip ließe sich auch das verhindern, indem Sie die Eigenschaft Tastenvorschau des Formulars (Tab Ereignis des Eigenschaftenblatts) auf Ja stellten und in die Ereignisprozedur für Bei Taste Ab diese Zeilen schrieben:

Private Sub Form_KeyDown( _
                    KeyCode As Integer, Shift As Integer)
     If KeyCode = 115 And Shift = 2 Then
         KeyCode = 0
     End If
End Sub

Dann hilft nur ein Ausdruck im VBA-Direktfenster weiter:

DoCmd.Close acForm, "frmNavi"

Damit Sie derlei während der Entwicklung nicht bewerkstelligen müssen, ist diese Zeile in das Click-Ereignis des Detailbereichs eingebaut. Klicken Sie also auf den grauen Hintergrund des Formulars, so schließt es sich und außerdem wird der möglicherweise fehlende Ribbon wieder eingeblendet.

In die Click-Prozeduren der Schaltflächen könnten Sie direkt die gewünschten Aktionen programmieren, etwa den Aufruf eines Formulars:

DoCmd.OpenForm "frmAdressen"

Wir wollten jedoch die Navigationsfunktionen an zentraler Stelle verwalten, weshalb im Modul mdlNavigation die Funktion in Listing 1 zu finden ist.

Public Enum eAppFunction
     eAppOpenForm1
     eAppOpenForm2
     eAppOpenForm3
     eAppOpenFormKunden
     eAppOpenDSKunden
     eAppMsg1
     eAppMsg2
     eAppClose
End Enum
Public Function NaviFunction(fu As eAppFunction)
     Select Case fu
     Case eAppOpenForm1
         DoCmd.OpenForm "frmTest1"
     Case eAppOpenForm2
         DoCmd.OpenForm "frmTest2"
     Case eAppOpenForm3
         DoCmd.OpenForm "frmTest3"
     Case eAppOpenFormKunden
         DoCmd.OpenForm "frmAdressen"
     Case eAppOpenDSKunden
         DoCmd.OpenForm "frmAdressenDS", acFormDS
     Case eAppMsg1
         MsgBox "Das ist eine beliebige Meldung", vbInformation
     Case eAppMsg2
         MsgBox "Das ist eine weitere Meldung", vbExclamation
     Case eAppClose
         If MsgBox("Anwendung wirklich schließen", _
                   vbQuestion Or vbYesNo,  _
                  "Bestätigen:") = vbYes Then
             Application.Quit acQuitSaveAll
         End If
     End Select
End Function

Listing 1: Navigationsfunktion

Im Kopf des Moduls stehen Enumerationskonstanten, die die Aktionen versinnbildlichen. eAppOpenFormKunden etwa soll das Kundenformular öffnen, eAppOpenDSKunden das Datenblatt mit Kundenadressen. Diese Konstanten können der Funktion NaviFunction als Parameter übergeben werden. Der Vorteil besteht darin, dass nun IntelliSense bei Schreiben des Funktionsnamens an beliebiger Stelle gleich die Konstanten auflistet. Das Kundenformular rufen Sie also so auf:

NaviFunction eAppOpenFormKunden

Genau diese Zeile steht auch im Click-Ereignis der entsprechenden Schaltfläche des Switchboard-Formulars:

Private Sub cmd4_Click()
     NaviFunction eAppOpenFormKunden
End Sub

Die Funktion ermittelt nun über ein Select-Case-Statement die gewünschte Aktion und übernimmt sie dann im Programmzweig. In jeden Case-Abschnitt können Sie beliebigen VBA-Code unterbringen. Im Beispiel sind das neben dem öffnen von Formularen etwa noch Meldungen. eAppClose ist eine Aktion, die die Anwendung schließen lassen soll. Das geschieht erst nach Bestätigung eines Nachfragedialogs. Bei Bejahung erfolgt das Application.Quit, welches die Anwendung und Access beendet.

Formulare an den Access-Rahmen anpassen

Wenn Sie das Access-Fenster vergrößern oder verkleinern, dann ändert sich auch die Arbeitsfläche. Da das Switchboard-Formular grundsätzlich den linken Rand einnehmen soll, muss es solchen Größenänderungen folgen. Doch wie kriegt es die mit

In der letzten Ausgabe wurde erläutert, wie Sie mithilfe einer API-Funktion (GetWindowRect) die Ausdehnung des Access-Fensters zurückbekommen. Diese muss regelmäßig abgefragt werden, da es leider kein Ereignis gibt, welches durch Größenänderung des Access-Fensters hervorgerufen würde. Dafür kommt, wenn man auf komplizierte API-Routinen verzichten möchte, eigentlich nur ein Formular-Timer infrage. Also ist die Eigenschaft Zeitgeberintervall des Formulars frmNavi auf den Wert 300 eingestellt. Etwa drei Mal pro Sekunde ermittelt die Timer-Prozedur dann die Abmessungen des Rahmenfensters, um darauf gegebenenfalls reagieren zu können:

Private Sub Form_Timer()
     AdjustSize
End Sub
